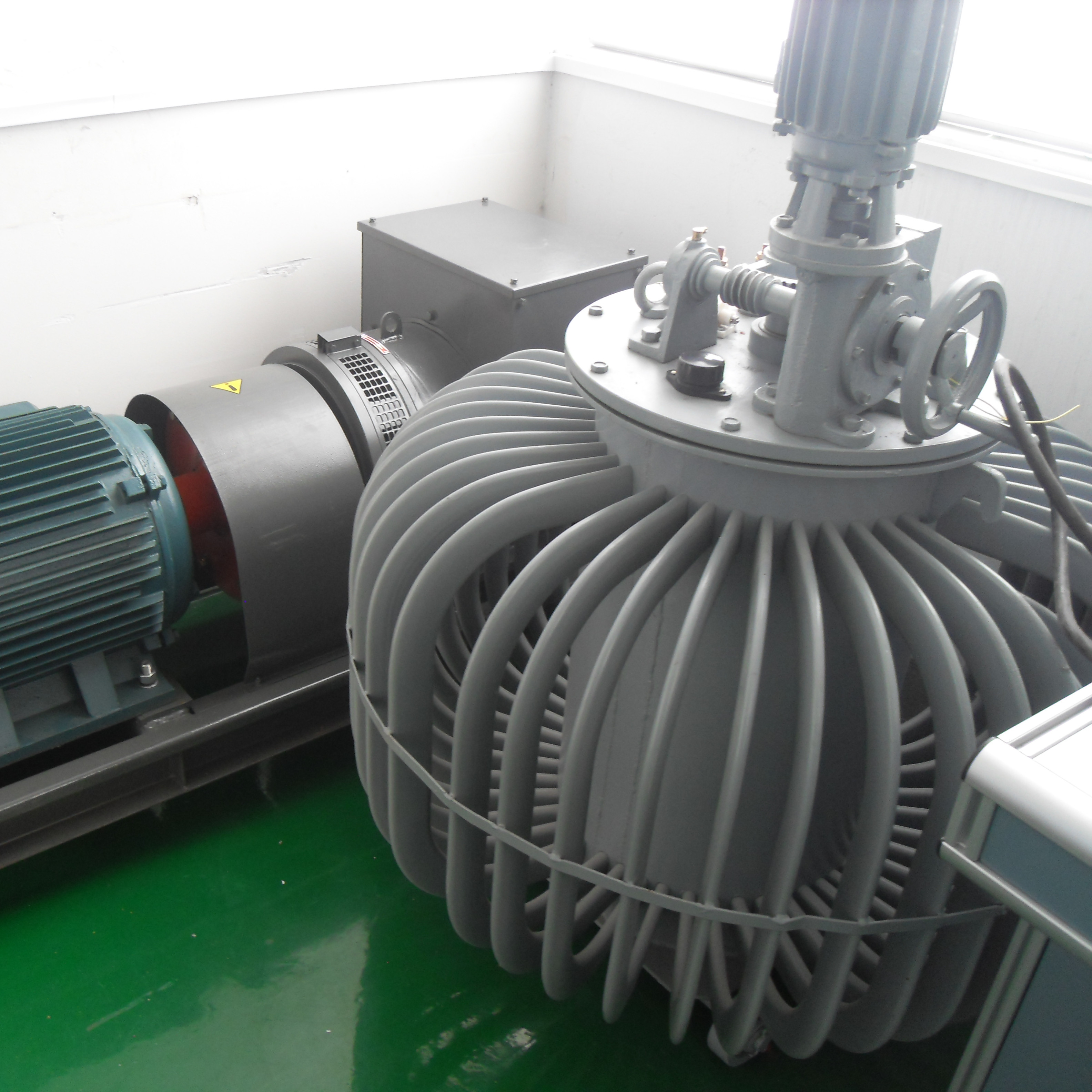

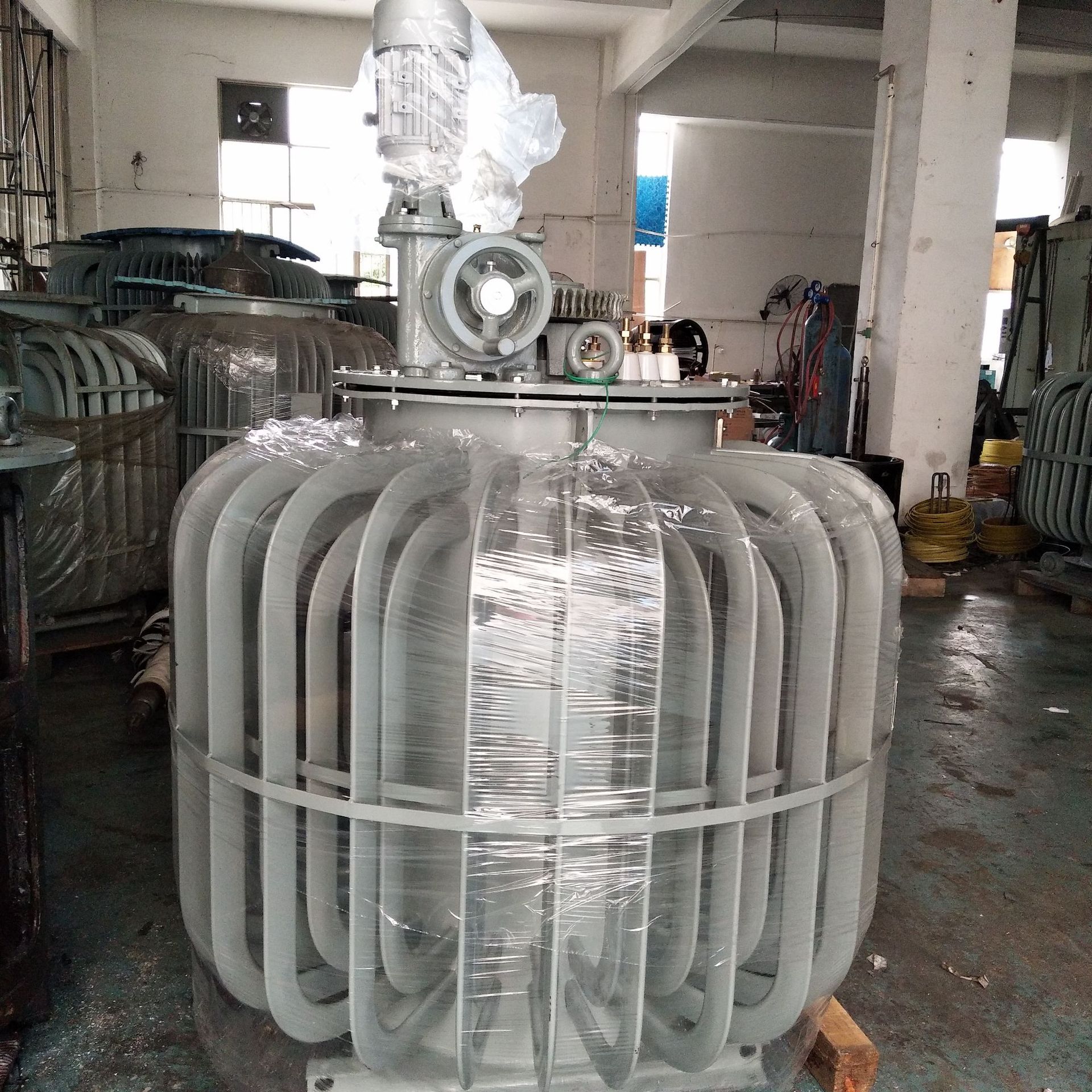

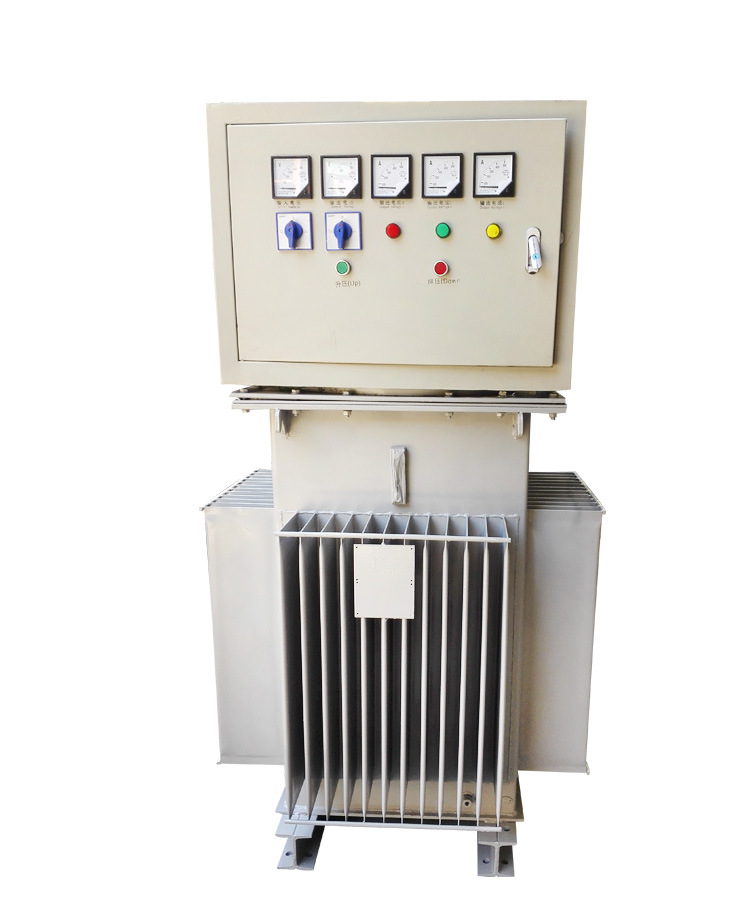

TSJA-100kva三相油浸式感應調壓器 630kva 隧道升壓調壓變壓器藝術高清

一、環境條件

1. 海 拔：≤1000M

2. 環境溫度：-10～+40℃

3. 相對濕度：全年濕度最大月份平均最大相對濕度不大于90%

4. 使用環境：戶内式

5. 安裝場所通風良好，無嚴重的振動和颠簸，無嚴重影響調壓

器絕緣的氣體、蒸汽、灰塵、污垢化學性沉積及其他爆炸性

和侵蝕性介質。

二、執行标準

1. JB/T 10093 《感應調壓器》

2. JB/T 8749.1 《調壓器 第1部分：通用要求和試驗》

3. JB/T 8749.2 《調壓器 第2部分：感應調壓器》

三主要技術條件

1. 産品名稱：感應調壓器

2. 産品形号：TSJA-

3. 額定容量：30KVA-1000kVA

4. 相 數：三相

5. 頻 率：50Hz-60HZ

6. 額定輸入電壓：AC 380V

7. 輸出電壓範圍：AC 0-420V 0-630V 0-760V0-500V 0成全高清-430V 0-1200V 可按照要求定做

8. 起始電壓：不大于最大值5%（25V）

9. 額定輸出電流：額定A

10.冷卻方式：油浸自冷

11.絕緣等級：A級

12.接線方式：Y

13.電氣方式：感應自耦

14.工作方式：長期連續運行

15.調壓方式：電動，手動

16.三相不對稱：在三相輸入電壓對稱且為額定值條件下，調壓

器三相空載輸出電壓最大值的不對稱度≤1%

17.調壓時間：≤1.5min

18.噪 音：<80dB

四結構及制造要求

1. 為降低附加損耗，扼制齒諧波，調壓器鐵心采用斜槽工藝

2. 調壓器輸出電壓的兩個極限位置裝有限位保護開(kāi噼裡啪啦在線)關

3. 電磁線：采用優質銅線

4. 矽鋼片：采用上海寶鋼生産的B50A470冷軋鋼片，整張不拼接

5. 冷卻油：采用25#變壓器油
